Cắt laser
Hệ thống laser CO₂ và sợi quang cho các cạnh không có gờ và độ chính xác kích thước ±0,05 mm trên thép, nhôm và đồng.

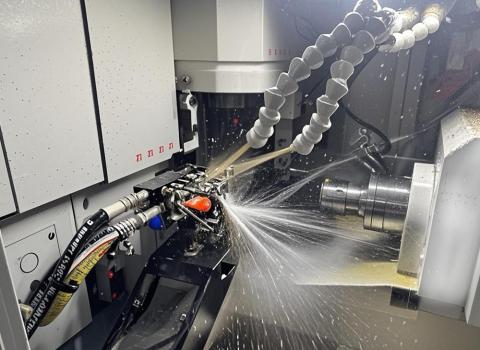

Gia công chính xác sử dụng máy điều khiển số máy tính (CNC) để cắt, phay và khoan vật liệu kim loại hoặc phi kim loại. Nó cho phép sản xuất các bề mặt phức tạp và các bộ phận có độ chính xác cao với mức độ tự động hóa, độ chính xác và hiệu quả cao.
1Bộ

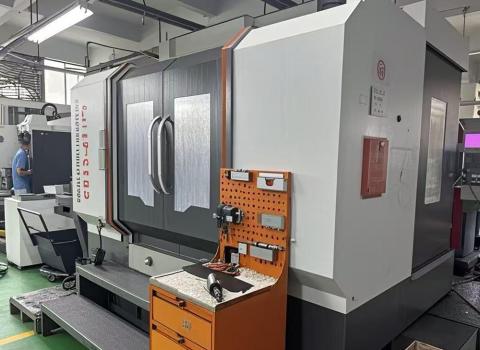

Trung tâm gia công 5 trục
2Bộ
Trung tâm gia công 4 trục
2Bộ

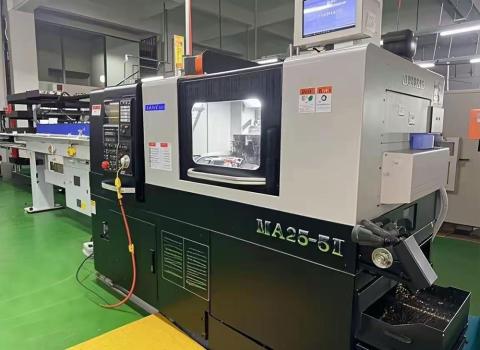

Máy tiện CNC
11Bộ

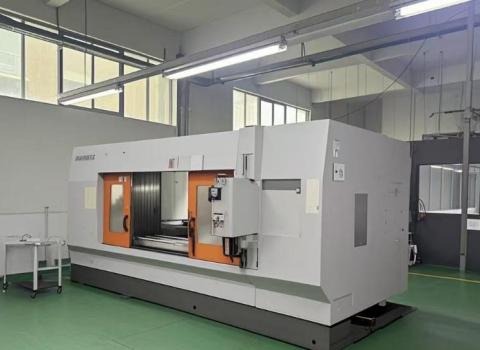

Máy CNC
| Đặc điểm kỹ thuật thiết bị | |
| Trung tâm gia công 5 trục | φ2-φ26 |
| Trung tâm gia công 4 trục | φ2-φ20 |
| Máy tiện CNC | φ200 |
| Máy CNC | 2050mmX500mmX400mm |
| Trung tâm CNC 5 mặt | 1000mmX500mmX400mm |
Sản phẩm kim loại tấm chính xác là các thành phần chế tạo được sản xuất từ các tấm kim loại mỏng - thường dày từ 0,5 mm đến 20 mm - thông qua các quy trình sản xuất có kiểm soát bao gồm cắt laser, đục lỗ CNC, phanh ép, hàn và hoàn thiện bề mặt. Thuật ngữ "độ chính xác" biểu thị dung sai kích thước chặt chẽ (thường ±0,05 mm đến ±0,1 mm), độ lặp lại nhất quán và chất lượng bề mặt sạch mà các quy trình lắp ráp hạ nguồn phụ thuộc vào.
Tại Chiết Giang Jiafeng, chúng tôi sản xuất Sản phẩm kim loại tấm chính xác sử dụng trung tâm gia công 5 trục, máy tiện CNC và thiết bị phay đa trục, cho phép các hình học phức tạp mà chế tạo thông thường không thể đạt được. Mỗi sản phẩm đều rời khỏi nhà máy của chúng tôi được chứng nhận và sẵn sàng để tích hợp.
Chọn vật liệu phù hợp là quyết định quan trọng nhất trong chế tạo kim loại tấm chính xác. Bảng dưới đây so sánh các vật liệu phổ biến nhất mà chúng tôi xử lý, giúp bạn phù hợp với các yêu cầu cơ học với ứng dụng của mình.
| Vật liệu | Độ bền kéo | Chống ăn mòn | Trọng lượng | Kết thúc điển hình | Tốt nhất cho |
|---|---|---|---|---|---|
| Thép không gỉ 304 | 515–720 MPa | Thông minh | Nặng | Chải, đánh bóng, thụ động | Thiết bị thực phẩm, y tế, vỏ bọc |
| Thép không gỉ 316 | 485–690 MPa | Superior (Mo thêm vào) | Nặng | Đánh bóng điện, chải | Hàng hải, hóa chất, dược phẩm |
| Thép cán nguội (SPCC) | 270–370 MPa | Thấp (cần sơn) | Nặng | Sơn tĩnh điện, sơn, mạ kẽm | Tấm kết cấu, khung gầm, giá đỡ |
| Thép mạ kẽm (GI) | 270–370 MPa | Tốt | Nặng | Sơn tĩnh điện, sơn lót | Vỏ ngoài trời, linh kiện HVAC |
| Nhôm 5052 | 195–260 MPa | Rất tốt | Ánh sáng | Anodising, sơn tĩnh điện | Tấm hàng không vũ trụ, điện tử, giao thông vận tải |
| Nhôm 6061 | 276–310 MPa | Tốt | Ánh sáng | Anodising, áo khoác trong suốt | Các bộ phận kết cấu gia công, tản nhiệt |
| Đồng C110 | 220–250 MPa | Trung bình | Nặng | Mạ thiếc, thụ động | Thanh cái, tiếp điểm điện, bộ trao đổi nhiệt |
* Giá trị là phạm vi biểu thị; Thông số kỹ thuật cuối cùng phụ thuộc vào độ dày, nhiệt độ và phương pháp xử lý.
Jiafeng vận hành một xưởng CNC hiện đại được cấu hình đặc biệt cho Sản phẩm kim loại tấm chính xác. Dưới đây là tóm tắt kỹ thuật về thiết bị chính của chúng tôi với phạm vi dung sai có thể đạt được.
| Loại thiết bị | Số lượng | Phạm vi làm việc | Dung sai vị trí | Vật liệu phù hợp |
|---|---|---|---|---|
| Trung tâm gia công 5 trục | 1 | φ2 - φ26 mm | ±0,005 mm | Thép, nhôm, đồng, titan |
| Trung tâm gia công 4 trục | 2 | φ2 - φ20 mm | ±0,008 mm | Thép, nhôm, nhựa |
| Máy tiện CNC | 2 | Lên đến φ200 mm | ±0,01 mm | Thép, thép không gỉ, nhôm |
| Trung tâm phay CNC | 11 | 2050 × 500 × 400 mm | ±0,02 mm | Tất cả kim loại, vật liệu tổng hợp |
| Trung tâm CNC 5 mặt | — | 1000 × 500 × 400 mm | ±0,01 mm | Thép, nhôm, Invar |
| Cắt laser sợi quang | — | Thép lên đến 20 mm | ±0,05 mm | Thép cacbon, SS, Nhôm, Đồng |
| Phanh báo chí CNC | — | Chiều dài lên đến 3200 mm | ± góc uốn cong 0,3 ° | Thép, nhôm, mạ kẽm |
Dung sai được hiển thị có thể đạt được trong điều kiện sản xuất bình thường. Dung sai chặt chẽ hơn có sẵn theo yêu cầu cho các ứng dụng quan trọng.
Xử lý bề mặt phù hợp giúp kéo dài tuổi thọ sản phẩm, đáp ứng các yêu cầu quy định và mang lại cho bạn Sản phẩm kim loại tấm chính xác sự xuất hiện mà thị trường của bạn yêu cầu.
| Loại hoàn thiện | Quy trình | Độ dày (μm) | Bảo vệ chống ăn mòn | Tùy chọn màu sắc | Các ứng dụng phổ biến |
|---|---|---|---|---|---|
| Sơn tĩnh điện | Phun tĩnh điện + chữa lò | 60–120 | ★★★★☆ | RAL / tùy chỉnh | Vỏ bọc, tủ, khung gầm |
| Anodising (Loại II) | Oxy hóa điện hóa | 5–25 | ★★★☆☆ | Rõ ràng, Đen, Vàng, tùy chỉnh | Vỏ, tấm nhôm |
| Anốt cứng (Loại III) | Anốt dòng điện cao | 25–80 | ★★★★★ | Tự nhiên, Đen | Hàng không vũ trụ, quốc phòng, bề mặt mài mòn |
| Mạ kẽm | Mạ điện | 5–25 | ★★★☆☆ | Trong suốt, cromat vàng | Chốt, giá đỡ, đầu nối |
| Niken không điện | Lắng đọng hóa học | 5–50 | ★★★★☆ | Bạc sáng | Các bộ phận chính xác, che chắn EMC |
| Thụ động | Tắm axit (xitric / nitric) | — | ★★★★★ | SS tự nhiên | Y tế, các bộ phận SS cấp thực phẩm |
| Đánh răng + Sơn trong suốt | Đai mài mòn + sơn mài | 5–15 | ★★☆☆☆ | Tự nhiên / sa tanh | Điện tử tiêu dùng, tấm trang trí |
★ xếp hạng cho biết mức độ bảo vệ chống ăn mòn tương đối trong điều kiện phơi nhiễm tương đương. Hiệu suất thực tế phụ thuộc vào vật liệu cơ bản và môi trường hoạt động.
Quy trình làm việc có cấu trúc, được lập thành văn bản đảm bảo mọi đơn đặt hàng - từ nguyên mẫu đơn lẻ đến 100.000 chiếc - đáp ứng thông số kỹ thuật và được giao đúng hạn.
Khả năng chế tạo của chúng tôi trải dài trên nhiều lĩnh vực mà độ chính xác về kích thước, độ tin cậy và chất lượng bề mặt là không thể thương lượng.
| Công nghiệp | Tiêu chuẩn liên quan | Các loại sản phẩm tiêu biểu |
|---|---|---|
| Điện tử / Viễn thông | IPC-A-600, RoHS, REACH | Khung gầm, tấm chắn EMC, vỏ PCB, giá đỡ |
| Thiết bị y tế | ISO 13485, FDA 21 CFR | Vỏ thiết bị phẫu thuật, khay vô trùng, bảng điều khiển |
| Ô tô | IATF 16949, PPAP | Giá đỡ, tấm chắn nhiệt, vỏ pin, khung kết cấu |
| Hàng không vũ trụ | AS9100, NADCAP | Tấm kết cấu, cửa ra vào, ống dẫn, giá đỡ |
| Năng lượng / Năng lượng | Tiêu chuẩn IEC 61439, UL 508A | Vỏ thiết bị đóng cắt, vỏ biến tần, quản lý cáp |
